机械制图被誉为“工程师的语言”，它通过线条、符号和数字将复杂的机械结构与制造要求凝练于方寸图纸之间。然而，对于初学者而言，面对密密麻麻的视图、尺寸标注和技术要求，往往感到无从下手。如何从二维图纸中“读出”三维实体的形态与功能？如何理解设计者的意图并转化为实际加工？本文将系统解析机械制图的读图逻辑，助你跨越二维与三维的思维鸿沟。

一、读图基础：理解制图的“语法规则”

机械制图的核心在于标准化与投影逻辑。读图前需掌握以下基础：

投影原理：三视图（主视图、俯视图、左视图）的“长对正、高平齐、宽相等”规律是读图根基。

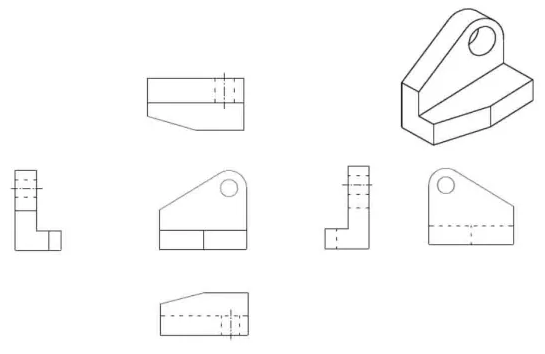

举一个简单的例子，三种视图是从三个角度来观察一个物体。我们在相对应的面上就可以得到该物体的信息。

例如，主视图反映物体的长和高，俯视图显示长和宽，左视图则体现高和宽。

符号语言：

线型：粗实线（可见轮廓）、细虚线（不可见轮廓）、点画线（对称中心线）等，不同线型代表不同的空间位置。

标注规则：尺寸数字的方向、公差符号（如Φ代表直径）、表面粗糙度符号（如√表示加工面）等，均需严格遵循国家标准（如GB/T）。

视图类型：

剖视图：通过假想剖切平面展示内部结构，需注意剖切符号的位置与方向。

局部放大图：针对微小结构进行放大标注，避免尺寸密集导致的误读。

二、读图方法：从“拆解”到“重构”

读图的核心是空间想象力，常用方法包括：

形体分析法：

将复杂零件分解为基本几何体（如长方体、圆柱体、圆锥体等），逐一分析其形状与位置关系。

关键步骤：
（1）从主视图确定整体轮廓；
（2）在俯视图和左视图中寻找特征线框（如圆形对应圆柱体，矩形对应棱柱体）；
（3）通过“对投影”判断各部分的上下、左右、前后位置。

线面分析法：

适用于切割体或曲面复杂零件，通过分析视图中的封闭线框、交线（如截交线、相贯线）推断表面形状。

技巧：

若某线框在另一视图中对应一条斜线，则该面可能为斜面；

若多个视图中出现类似多边形，则可能为多棱柱的投影。

拉伸法：

将二维视图中的特征线框沿投影方向“拉伸”为三维实体。例如，主视图中的矩形线框沿垂直方向拉伸可形成长方体，圆形线框拉伸则生成圆柱体。

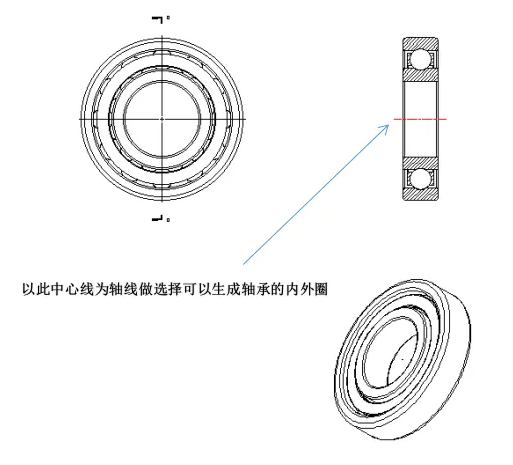

以轴承图纸为例，轴承作为回转体图形，大部分形状都可以通过旋转生成，

三、读图进阶：尺寸与公差的“密码解读”

图纸上的尺寸与公差是制造的“法律依据”，读图需重点关注：

尺寸基准：

设计基准：零件在机器中的功能基准（如轴的中心线）；

工艺基准：加工时的定位基准（如端面或底面）。
例如：齿轮的齿顶圆直径以中心孔轴线为基准，键槽深度则以轴外圆为基准。

公差与配合：

尺寸公差：如Φ30±0.01，表示允许尺寸在29.99~30.01mm之间波动；

几何公差：如平行度、圆度符号，确保零件装配后的运动精度；

配合代号：如H7/g6，表示孔与轴为间隙配合，适用于旋转运动部件。

技术要求：

材料硬度（如HRC 50-55）、热处理工艺（如淬火+回火）、表面处理（如镀铬）等文字说明，直接影响加工工艺选择。

易错点警示：

忽略“未注公差”的默认要求（通常标注在标题栏附近）；

误读表面粗糙度符号方向，导致加工面与非加工面混淆。

四、现代技术赋能：从传统图纸到数字化读图

随着CAD（计算机辅助设计）与三维建模技术的普及，读图方式正在发生变革：

逆向建模：通过导入二维图纸至SolidWorks、UG等软件，快速生成三维模型验证设计合理性；

AI辅助读图：利用机器学习算法自动识别视图关系，标注潜在冲突尺寸；

AR可视化：通过增强现实设备将二维图纸叠加到真实场景中，辅助装配与维修。

然而，无论技术如何进步，扎实的读图基本功仍是工程师的核心竞争力。只有理解设计意图，才能在智能制造时代游刃有余。

五、结语：图纸是思维的桥梁

读懂机械制图，不仅是技术能力的体现，更是工程思维的训练。它要求我们在二维与三维之间自由切换，在细节与整体之间把握平衡，在标准与创新之间寻求突破。正如达·芬奇的手稿融合了艺术与科学，机械图纸亦是人类智慧与工业文明的结晶。掌握这门“语言”，便是打开了通向机械世界的大门。
