一、结构组成及特点

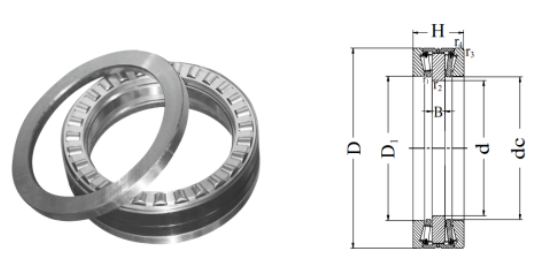

双向双列推力圆柱滚子轴承，为可分离型轴承，分别由轴圈、座圈、游隙间隔环、两列圆滚动体及保持架组件构成，主要在轧钢机中作为辅机轴承同多列圆柱滚子轴承（四列圆柱）一起使用，用来承受轧钢时产生的全部轴向力，以限制轴的双向轴向位移，防止上下轧辊的相对位移及槽孔错位，从而保障轧材的形态规范。

由于双向型推力圆锥滚子轴承通常在轧辊轴颈和轧辊轴承箱上以松配合安装，大部分轴承的轴座圈有一个或两个定位槽。这样就可能使用嵌入定位槽的键或类似方法，防止轴座圈在轴上转动,轴承不具备调心性能，对不对中较为敏感，安装后不允许轴与外壳轴线有倾斜，较大的角度对准误差将产生附加应力，会缩短轴承的使用寿命。

二、轴承游隙值设定

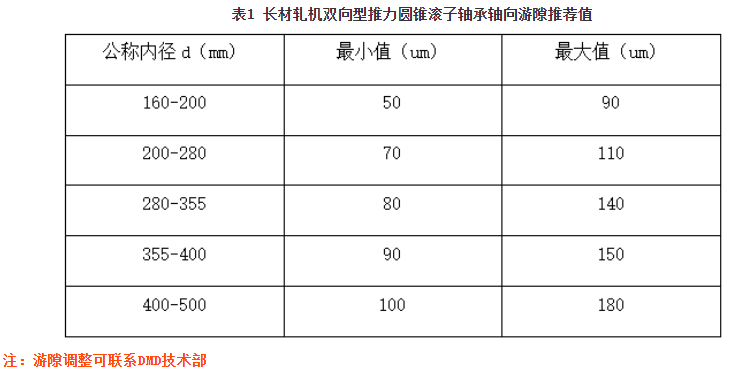

结构组成中存在一个挟持在座圈中间的游隙调整圈，故在出厂时轴承轴向游隙已经调整为固定值，客户在使用过程中若需要调整，可通过增高及缩短游隙调整圈的高度来实现游隙值的调整。同时由于轴承结构及极限速度低的特性限制，轴承主要应用在长材轧机的开坯机、粗轧及中轧部位，且轴承主要承受轴向载荷以及以限制轴的双向轴向位移，防止上下轧辊的相对位移及槽孔错位，从而保障轧材的形态规范。而轴向游隙的大小决定了轧辊的相对窜动量以及槽孔错位量，影响到后续轧制工艺以及成品质量，故轴向游隙值的设定尤为关键，DMD轴承依据多年现场经验推荐轴向游隙设定值如下：

三、安装注意事项

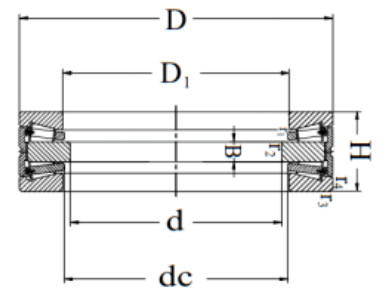

双向型推力圆锥滚子轴承其三大尺寸:dxDxH均为国标尺寸，设计选型或安装时一般不会出现配合不当或错误，但其中D1值、dC值，即座圈内径以及保持架组件内径尺寸，多个型号涉及多种尺寸以及改进优化中各个厂标尺寸出现彼此不统一问题，常常导致安装时dC值与轴肩或轴套外径发生配合干涉问题，故在设计选型或安装时务必一并考虑D1值、dC值，以免造成安装干涉问题。
