近期协助客户现场安装DMD轧机轨系轴承，因工作量较多，现场制作了几套简易吊装工具，以安全、快捷、准确地进行了安装操作，效果非常不错。有大型四列圆柱滚子轴承安装到支承辊轴承座中的吊具，有带预紧弹簧的止推大锥角双列圆锥滚子轴承安装的挂钩吊具，还有中间辊和工作辊轴承座端盖吊具等。

一、四列圆柱滚子轴承安装简易吊具

大型四列圆柱滚子轴承常用在冷轧支承辊，有FCD和FCDP结构设计，轴承保持架上设计有吊装螺孔，重量在几百千克到几吨。

冷轧大型四列圆柱滚子轴承外组件（FCDP结构）包括2件外挡圈、2件外圈、一件中隔圈、四列滚子保持架组件（梳状封闭保持架或常见的串柱滚子保持架结构），各部件都依次编号，安装时也要依次有序安装。

常见的支承辊轴承安装采取轴承座竖立摆放，外侧敞口向上，将轴承各部件依次吊装到轴承座中，用铜棒轻巧轴承端面，后用端盖压实，保证轴承安装到位。

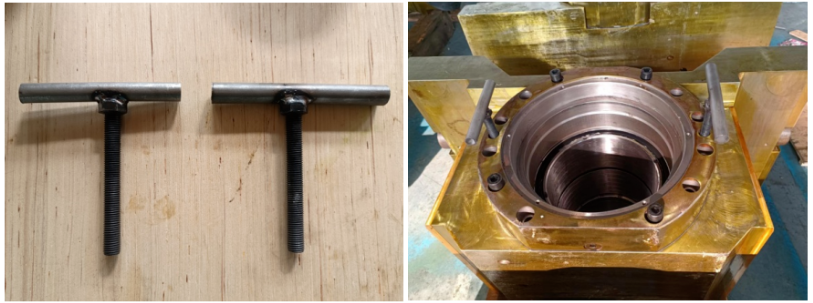

安装时如没有合适的吊环，可现场焊接制作螺栓吊具，每付丁字形吊具（看保持架吊装口是3个或4个）制作3个或2个，螺栓长度100mm，横梁60~80mm（横梁不能留太长，吊装后在轴承座内会有干涉，无法卸出，太短吊带挂靠不安全），为提高安装效率，制作2付为佳。

二、止推大锥角双列圆锥滚子轴承安装的挂钩吊具

现支承辊止推轴承普遍设计为面对面大锥角双列圆锥滚子轴承，单重约150千克以上，轴承结构为双外圈及单内圈滚子组件（内圈和两列圆锥滚子及保持架在轴承出厂时已保证保持架锁量，不会在轴承安装时散架）在装配止推轴承时，轴承座端盖水平摆放，大锥角双列圆锥滚子轴承各部件可分离，但要依次有序安装到大端盖轴承座内（安装次序是：预紧弹簧-单外圈-双列内圈组件-单外圈-预紧弹簧-端盖压紧）。

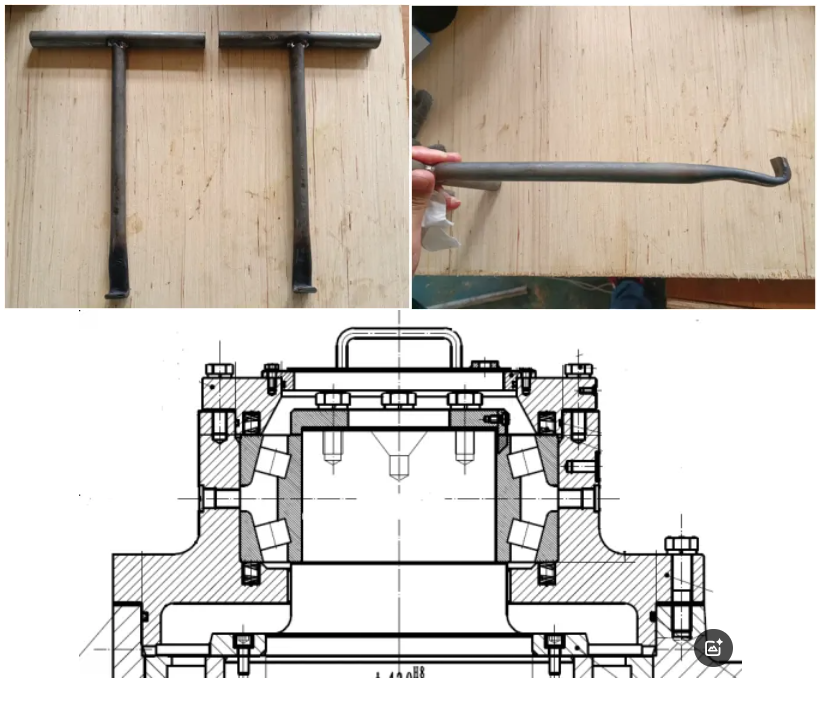

由于支承辊止推大锥角双列圆锥滚子轴承双列内圈组件较重，端盖轴承座内无操作空间，在装配中极易发生夹手安全事故，内圈也不易摆正，为此，我们现场制作了一套简易挂钩吊具，方便将双内圈组件快速地安装到轴承座中。

用法是：用两个挂钩吊具，挂住轴承保持架，可以两人操作，将内圈组件提放到轴承座中，并摆正，要注意，挂钩既要坚固，能够挂住保持架，又要保证钩子不能过大，内圈组件提放后能够把挂钩撤出。

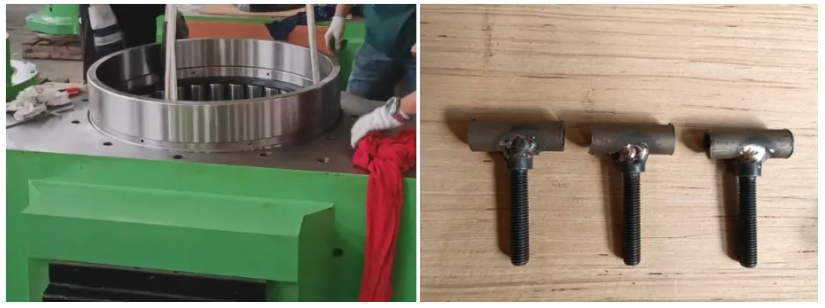

三、中间辊、工作辊端盖简易吊具

在中间辊、工作辊轴承安装后端盖要吊装到轴承座上，因端盖每个重量在几十千克，放置过程中极易错位和倾斜，我们的做法时：制作了2个丁字形螺栓提手，可吊装，也可两人操作，非常方便，定位准确，省时省力。
