四列圆柱滚子轴承能够选用作为轧钢机辊系轴承,相对于其他同尺寸系列的轴承主要其具备如下几个特点:
l形状规范,便于加工精度高
l可分离,方便拆卸清洗
l滚动体线性接触,承载能力强
l局部互换,便于拆卸和换辊

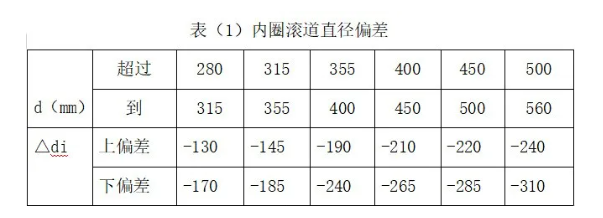

我国轧机用四列圆柱滚子轴承主要有现行行业标准,JB/T5389.1-2005来规范轧机用四列圆柱滚子轴承外形尺寸,在标准中规定了内滚道直径的公差为减公差,(见表1);以内滚道尺寸公差为定值确定不同组别径向游隙,加工外滚道尺寸来确定滚子内复圆尺寸公差。

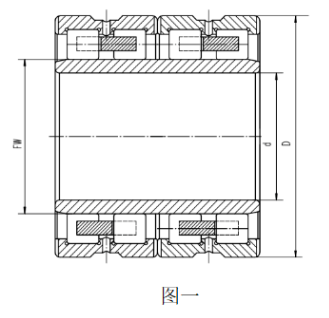

但在实际生产中因竞争关系、尺寸非标等等因素,导致尺寸比较混乱。自行更改FW值,造成互换偏差、游隙变化等问题,这些都给钢厂装配日常工作造成了很大的工作难度。见图一;
我国现行国家标准,四列圆柱滚子轴承的内滚道尺寸为轧机轴承的互换标准尺寸,也就是说轧机用四列圆柱滚子轴承是基轴制。轧机在工作时为了保证轧材精度,需要经常换辊修磨,以及备用轧辊众多,往往型钢或长材轧机备辊到达1用4备甚至更多,这就要求所用四列圆柱滚子轴承必须内圈可以分离且具有互换性,因此在售前交流和尺寸测量阶段,需要特别注意,务必做到Fw尺寸的准确性。

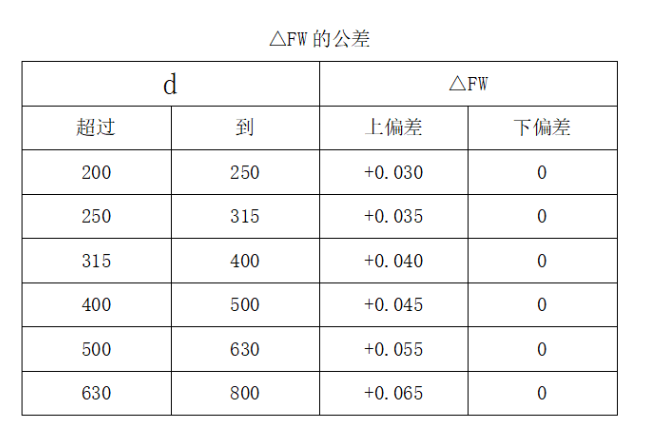

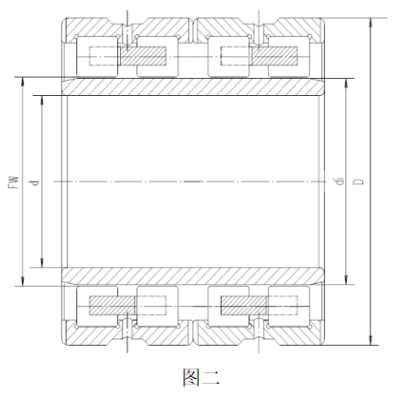

在内径尺寸超过450mm的情况下,尺寸又往往以FW作为固定值来进行尺寸配合,与FAG、SKF等国外品牌统一。即FW的取值作为四列圆柱滚子轴承互换的第一要素确定径向游隙然后再确定内滚道加工公差,即基孔制设计。见图二和表△FW公差;
滚子复圆内径FW值的公差是作为互换用的配合尺寸,以基孔制形式出现,且正公差要求,△FW的公差可参考下表选用;
